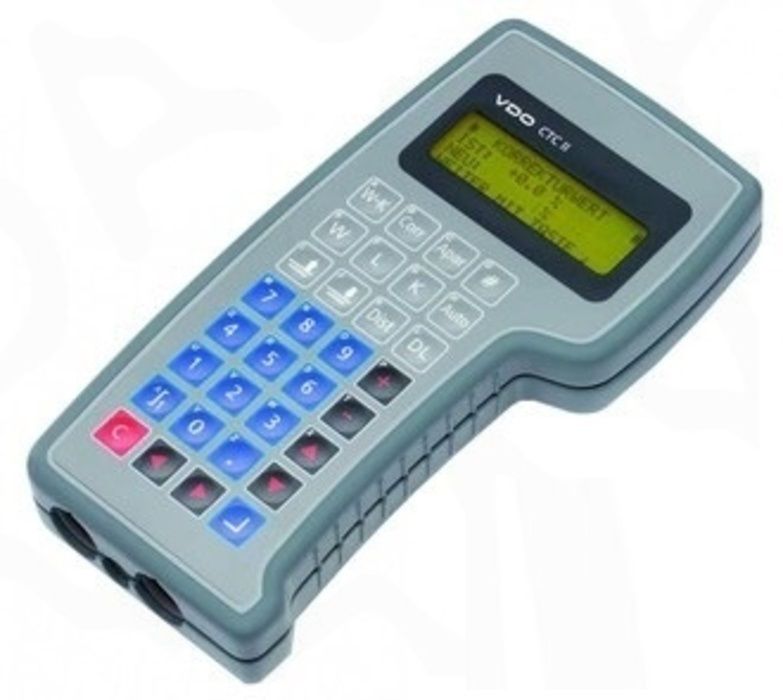

Установка проверочная CTC II

CTC II Установка проверочная

• С помощью Compact Test Computer - CTCII® можно выполнять калибровку аналоговых и цифровых тахографов на роликовой опоре или на измерительном участке. CTCII® осуществляет беспроводную связь с роликовой опорой. При этом отсутствует кабельное соединение между роликовой опорой и кабиной, требующее ремонта и приводящее к несчастным случаям.

• Соответствует всем законодательным требованиям и является устройством, позволяющим мастерской выполнять все вышеперечисленные процедуры в рамках требований законодательства.

• Имеет сертификат утверждения типа средства измерения.

• Позволяет мастерской избежать санкций со стороны контролирующих органов либо претензий со стороны транспортных компаний за установку или калибровку тахографа с нарушением требований законодательства.

• Работает не только с российской моделью VDO DTCO 3283, но и с тахографами ЕСТР. Тем самым позволяет экономить средства мастерской, затрачиваемые на приобретение дополнительного оборудования и работать со всеми транспортными компаниями вне зависимости от вида и сегмента перевозок.

• Имеет уникальную функцию программирования выходов тахографа под конкретный автомобиль. Это достижение – результат работы специалистов фирмы Continental с каждым автопроизводителем. Заводы передают огромное количество показателей и требуют исполнения указанных данных в тахографе, в результате этой работы появились уникальные файлы настройки тахографа, одобренные каждым из заводов и прошедшие тестирование на всех моделях. Данные файлы являются результатом огромной работы и интеллектуальной собственностью производителя.

• Исполняет функции метрологического оборудования, полностью выполняющего все процедуры метрологической поверки тахографов, спидометров.

• Имеет ударопрочный, влагозащищенный корпус, предохраняющий от возможных повреждений.

• Позволяет мастеру не только диагностировать линию связи с датчиком, но и прочитать данные из памяти датчика. Таким образом, мастер без выкручивания датчика может узнать его модель (Китас2, Китас2+, не Китас), его серийный номер и протестировать датчик не только на автомобиле, но и на столе – в условиях мастерской.

• Автоматически определяет модель, подключенного к ней тахографа, и включает контекстное меню, связанное с конкретной моделью тахографа, что упрощает работу мастера.

• Предусматривает расширение функций для будущих потребностей рынка. Обновление программного обеспечения происходит периодически при появлении новых функций или продуктов.

Основные функции:

• Определение числа импульсов, поступающих от датчика скорости, для цифровых тахографов на роликовой опоре или на измерительном участке
• Надежное соединение мобильной части с испытательным стендом и роликовой опорой по радиоканалу
• Измерение эффективной окружности колеса на испытательном стенде с роликовой опорой
• Проверка счетчика пробега на испытательном стенде с роликовой опорой
• Калибровка и программирование DTCO® 3283/1381 и цифровых тахографов других производителей
• Загрузка данных из памяти для цифровых тахографов
• Определение точности хода часов для приборов MTCO® 1324, MTCO® 1390, TSU® 1391, аналоговых приборов других производителей и с комплектом расширения FTCO® 1319, KTCO® 1318 и 1314
• Проверка функции датчиков тахографов KITAS® 2+
• Прочный корпус, удобный и пригодный для использования в мастерской
• Ввод PIN карты мастерской для DTCO® с клавиатуры прибора
• Возможность расширения комплектом дополнительного оборудования для FTCO® 1319, KTCO® 1318 и 1314

Технические характеристики:

• Дисплей: ЖК-дисплей с подсветкой, 4 строки по 20 знаков, высота знака 5 мм
• Клавиатура: 32 клавиши, численно-буквенные и функциональные клавиши
• Разъемы: Bluetooth и RS232
• K-Line, протокол KWP 2000
• Питающее напряжение: 10,5 ... 30 В DC, встроенный аккумулятор
• Потребляемая мощность: стандартно 4 Вт, макс. 2 Вт (при незаряженном аккумуляторе)
• Габариты: 120 x 230 x 40 мм
• Вес: 650 г
• Рабочая температура: 5 ... + 40 °C
• Температура хранения: - 20 ... +70 °C
• Генератор импульсов имитирующих работу датчика для проверки скорости: 20 ... 200 км/ч
• Измерение отклонения хода часов аналоговых тахографов: +/- 0 ... 120 с/24 ч

Стационарное измерение, интерфейсный модуль роликовой опоры. Характеристики:

• Питающее напряжение: 90 ... 250 В АС
• Коммутационный выход для подъемной балки / тормоза: Питающее напряжение макс. 0,6 A
• Подключения: Выход напряжения для питания датчика (24 В DC ±15 %, 1 A с защитой от коротких замыканий) Датчик импульсов роликовой опоры (0,2 ... 5 см/имп., UL = 0 ... 0,8 В DC, UH = 8 ... 30 В DC) Фотоэлемент для измерения окружности колеса (UL = 0 ... 0,8 В DC, UH = 8 ... 30 В DC)
• Габариты: прим. 200 x 180 x 95 мм (без соединительных резьбовых соединений)
• Вес: около 1,5 кг
• Диапазон измерений числа импульсов, поступающих от датчика пути, «w» и диапазон регулировки константы тахографа: 2.000 ... 50 000 имп./км

Диапазон:

• Диапазон измерений окружности колеса «l»: 300 … 10 000 мм
• Регулировка значения корректировки: ±9,9 % с шагом в 0,1 %
• Контрольная скорость для измерения «w» и «l»: 1 ... 60 км/ч
• Проверка счетчика пробега: 100 ... 10 000 м

Мобильное измерение (измерительный участок):

• Диапазон измерений числа импульсов, поступающих от датчика пути, «w» и диапазон регулировки константы тахографа: 2.000 ... 50 000 имп./км
• Диапазон зависит от используемого тахографа
• Измерительный участок: 10 ... 1000 м, стандарт 20 м
• Контрольная скорость для измерения «w»: вручную 0 … 15 км/ч, автоматически 3 … 25 км/ч

КомплектацияCTCII:

• Установка поверочная CTCII
• Чемоданчик для прибора
• Соединительный кабель бортового электропитания 10 … 30 В DC (прикуриватель)
• Контрольный кабель DTCO® VDO/Stoneridge/ACTIA
• Контрольный кабель MTCO® 1324, 1390 и 1391
• Контрольный кабель Stoneridge 2400
• Блок питания Вход 90 … 250 В AC, выход 24 В DC, 0,6 A
• Руководство по эксплуатации

Комплект для автоматического измерения на мерном участке:

• Отражательная стойка
• Фотоэлемент

Workshopkey Устройство для загрузки, анализа и создания отчетов о калибровке

Считывающий ключ мастерской Workshopkey® - это удобное, безопасное и простое решение для проверки цифрового тахографа в соответствии с требованиями законодательства, предписанными для мастерских. Это позволяет сотрудникам сервисных мастерских быстро проверить массовую память тахографа. На присутствие возможных манипуляций указывает загорание красного светодиода. Для проверки требуется всего несколько минут, при этом выполняются периодические проверки соответствия требованиям законодательства.

Преимущества и функции:

• Обеспечивает загрузку с карт мастерской и водителя. При этом считывающий ключ работает как с ЕСТР картами и файлами тахографа, так и с СКЗИ картами и файлами тахографа;
• Совместим со всеми ЕСТР тахографами и с файлами из памяти любого СКЗИ тахографа, даже если тахограф не имеет стандартного интерфейса K-line, реализованного в конструктиве U-образного разъема;
• Имеет индикацию о наличии нарушений и технических сбоев в виде группы светодиодов;
• Не производит опасного давления на соединительный разъем, что предохраняет его от повреждения;
• Память загрузчика позволяет ему хранить до 34 000 загрузок карт мастерской;
• Прочный корпус и крышки разъемов предохраняют считывающий ключ от повреждений и загрязнений, что немаловажно в условиях работы мастера;
• Не требует подзарядки, так как работает, используя электропитание того устройства, с которым соединяется;
  не влияет на целостность защищенной информации в памяти тахографа и на карте;
• Считывающий ключ мастерской Workshopkey обеспечивает полный цикл работ, предписанных для мастерских законодательством таким образом, чтобы защитить мастерскую от возможных нарушений требований и наложения санкций за такие нарушения.
• Автоматизация работы мастерской позволяет избежать ошибок, связанных с человеческим фактором, и значительно ускорить рабочий процесс.
• Интуитивно понятное меню позволяет пользователю освоить программу даже без ознакомления с инструкцией.
• Комплект имеет самое привлекательное сочетание цена/качество и не требует закупок дополнительного оборудования, опираясь на стандартное офисное оборудование (в том числе и принтер).

Программа в Workshopkey:

• Находится на самом Workshopkey, что делает ее более мобильной. На любом компьютере без предварительной установки можно запустить программу анализа и обработки данных;
• Выполняет процедуру обновления автоматически, если есть выход в сеть Интернет, что освобождает пользователя от лишних забот, связанных с обновлением программного обеспечения;
• Настраивается на загрузку данных в любом необходимом пользователю наборе, при этом набор по умолчанию соответствует всем необходимым с точки зрения законодательства требованиям;
• Позволяет сохранять, каталогизировать и анализировать все калибровки, выполненные мастером, а также все загрузки файлов из памяти тахографа;
• Анализирует все данные по зарегистрированным нарушениям и техническим сбоям, а также дает рекомендации по подозрительным событиям на основе данных о пробеге и скорости движения;
• Создает отчетные документы по работе мастерской – журнал калибровок, заключения о настройке, калибровочную таблицу;
• Создает экспортный файл, сформированный из электронного архива мастерской, по запросу инспектирующих либо судебных органов
